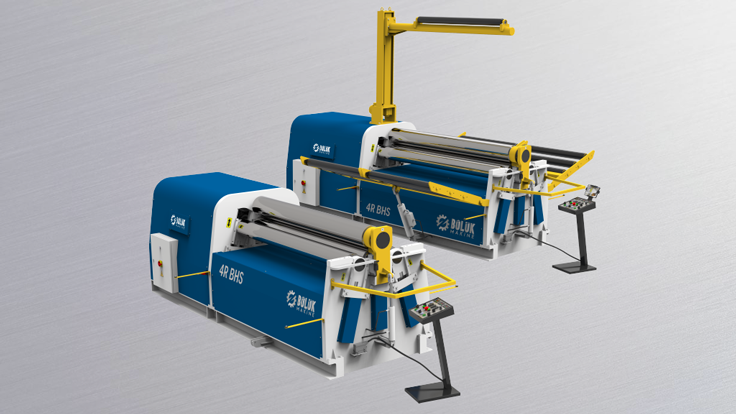

4R BHS 4 Toplu Hidrolik Silindir Makinesi

Hafif ve orta sac, alüminyum ya da paslanmaz malzemelerin kıvrılması için çok uygun bir hidrolik 4 toplu silindir makinesidir.
Özellikler ve Standart Donanım
- Üst Top Elektrik Motoru ve Planet Redüktör ile Tahrik edilmiştir. Alt Top Kardan Kavrama Sistemi ile Tahrik Edilmiştir. 2 top motor dönüş tahriklidir.
- Konik Dayama Aparatı
- Hızlı ve Yavaş Olarak Ayarlanabilir Bükme Hızı
- İndüksiyonla Sertleştirilmiş Miller
- Mil Eksen Hareketlerini Gösteren Üç Dijital Ekran
- Mil Paralelliği İçin Hidrolik Dengeleme Sistemi
- Aşırı Yüklemeye Karşı Koruma Sistemi
- Hidrolik açılan kafa sayesinde kıvırılan parça kolayca çıkarılır
- CE Sertifikalıdır. AB Güvenlik Normlarına Uygundur.
- Kullanma Kılavuzu
- Alt Mil Basınç Göstergesi
Opsiyonel Donanım
- NC Kumanda ile Otomasyon
- Büyük Çaplı İşlemlerde Destek İçin Hidrolik Üst Vinç(asansör) ve Hidrolik Yan Dayamalar
- Taşlanmış ve Parlatılmış Miller
- Kademesiz Hız Ayarı
- Hidromotor Tahrikli Dönüş
- Otomatik Yükleme Sistemi
- Otomatik Sürücü Sistemi
Teknik Bilgiler
MODEL | Kıvırma Uzunluğu | Ön Kıvırma | Kıvırma Kapasitesi | Alt ve Üst Top Çapları | Yan Top Çapları | Minimum Kıvırma | Motor Gücü | Bükme Hızı | Uzunluk | Genişlik | Yükseklik | Ağırlık |
mm | mm (x1.5/x5) | mm (x1.5/x5) | Ø mm | Ø mm | mm (x1.5/x5) | kW | m/min | mm | mm | mm | kg | |
4R BHS 1270x150 | 1270 | 4 / 5 | 5 / 7 | 150 | 130 | 225 / 750 | 2,2+1,1 | 6 | 3020 | 1150 | 1110 | 2155 |
4R BHS 1270x180 | 1270 | 5,5 / 7,5 | 7,5 / 10 | 180 | 150 | 270 / 900 | 4,0+1,5 | 5 | 3070 | 1350 | 1290 | 2700 |
4R BHS 1270x200 | 1270 | 8 / 10 | 10/12 | 200 | 180 | 300 / 1000 | 4,0+1,5 | 6 | 3070 | 1350 | 1290 | 3000 |
4R BHS 1550x150 | 1550 | 3,5 / 4,5 | 4,5 / 6,5 | 150 | 130 | 225 / 750 | 2,2+1,1 | 6 | 3300 | 1150 | 1110 | 2370 |
4R BHS 1550x180 | 1550 | 5 / 7 | 7 / 9 | 180 | 150 | 270 / 900 | 4,0+1,5 | 5 | 3350 | 1350 | 1290 | 2900 |
4R BHS 1550x200 | 1550 | 7 / 9 | 9 / 11 | 200 | 180 | 300 / 1000 | 4,0+1,5 | 6 | 3350 | 1350 | 1290 | 3250 |
4R BHS 1550x220 | 1550 | 8 / 10 | 10 / 12 | 220 | 180 | 330 / 1100 | 5,5+1,5 | 5 | 3500 | 1500 | 1370 | 4250 |
4R BHS 1550x250 | 1550 | 10 / 12 | 12 / 15 | 250 | 200 | 375 / 1250 | 7,5+1,5 | 5 | 3500 | 1500 | 1370 | 4650 |
4R BHS 2050x150 | 2050 | 3 / 4 | 4 / 6 | 150 | 130 | 225 / 750 | 2,2+1,1 | 6 | 3800 | 1150 | 1110 | 2800 |
4R BHS 2050x180 | 2050 | 4 / 6 | 6 / 8 | 180 | 150 | 270 / 900 | 4,0+1,5 | 5 | 3850 | 1350 | 1290 | 3300 |
4R BHS 2050x200 | 2050 | 6 / 8 | 8 / 10 | 200 | 180 | 300 / 1000 | 4,0+1,5 | 6 | 3850 | 1350 | 1290 | 3750 |
4R BHS 2050x220 | 2050 | 7 / 9 | 9 / 11 | 220 | 180 | 330 / 1100 | 5,5+1,5 | 5 | 4000 | 1500 | 1370 | 4800 |
4R BHS 2050x250 | 2050 | 8 / 10 | 10 /12 | 250 | 200 | 375 / 1250 | 7,5+1,5 | 5 | 4000 | 1500 | 1370 | 5350 |
4R BHS 2050x275 | 2050 | 12 / 15 | 15 / 18 | 275 | 220 | 410 / 1375 | 16,5 | 1,5/5 | 4400 | 1600 | 1800 | 7500 |
4R BHS 2550x150 | 2550 | 2 / 3 | 3 / 4 | 150 | 130 | 225 / 750 | 2,2+1,1 | 6 | 4300 | 1150 | 1110 | 3230 |
4R BHS 2550x180 | 2550 | 3 / 4 | 4 / 6 | 180 | 150 | 270 / 900 | 4,0+1,5 | 5 | 4350 | 1350 | 1290 | 3700 |
4R BHS 2550x200 | 2550 | 4 / 6 | 6 / 8 | 200 | 180 | 300 / 1000 | 4,0+1,5 | 6 | 4350 | 1350 | 1290 | 4250 |
4R BHS 2550x220 | 2550 | 5 / 7 | 7 / 9 | 220 | 180 | 330 / 1100 | 5,5+1,5 | 5 | 4500 | 1500 | 1370 | 5400 |
4R BHS 2550x250 | 2550 | 6 / 8 | 8 / 10 | 250 | 200 | 375 / 1250 | 7,5+1,5 | 5 | 4500 | 1500 | 1370 | 6100 |
4R BHS 2550x275 | 2550 | 10 / 12 | 12 / 15 | 275 | 220 | 410 / 1375 | 16,5 | 1,5/5 | 4900 | 1600 | 1800 | 8500 |
4R BHS 3100x180 | 3100 | 2 /3 | 3 / 4 | 180 | 150 | 270 / 900 | 4,0+1,5 | 5 | 4850 | 1350 | 1290 | 4100 |
4R BHS 3110x200 | 3100 | 3 / 4 | 4 / 6 | 200 | 180 | 300 / 1000 | 4,0+1,5 | 6 | 4850 | 1350 | 1290 | 4750 |
4R BHS 3100x220 | 3100 | 4 / 6 | 6 / 8 | 220 | 180 | 330 / 1100 | 5,5+1,5 | 5 | 5000 | 1500 | 1370 | 6000 |
4R BHS 3100x250 | 3100 | 5 / 7 | 7 / 9 | 250 | 200 | 375 / 1250 | 7,5+1,5 | 5 | 5000 | 1500 | 1370 | 6800 |
4R BHS 3100x275 | 3100 | 8 / 10 | 10 /12 | 275 | 220 | 410 /1375 | 16,5 | 1,5/5 | 5400 | 1600 | 1800 | 9500 |
